首 頁 > 產品中心 > 扭力板手 > 附錶式扭力扳手
扭力扳手 錶盤式 替換頭 - TMI系列 return 回上頁

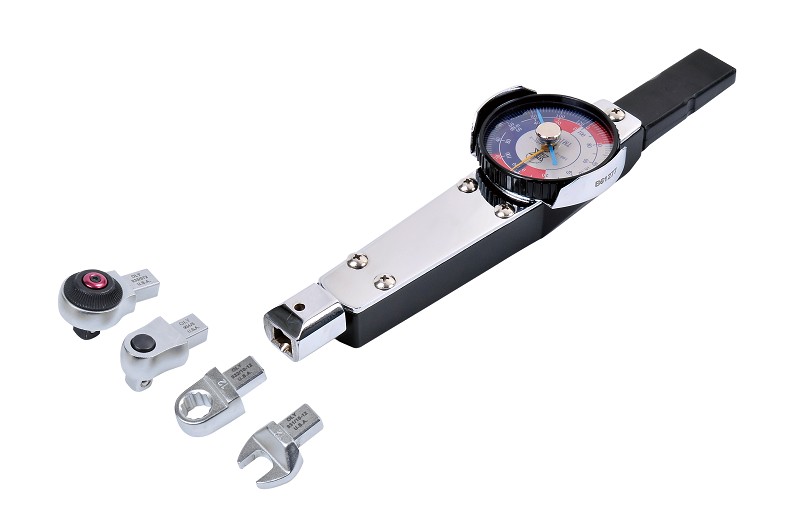

扭力扳手 錶盤式 替換頭 - TMI系列

● 超大的錶盤,非常方便讀取,減少判讀誤差。

● 可替換扳手頭,包括開口頭、梅花頭、棘輪投,適用於多個行業。

● 用於研發、生產、檢查、質量控制和售後服務。

● 牛頓米Nm和英制lb.in&lb.ft雙刻度,左右兩方向都能精確、平均地使用。

● 校準追溯至美國國家技術標準學會(NBS)。

● 精度符合ISO 6789:1992 、ASME B107.14、GGG-W-686優於±4%。


相關文件





扭 力 範 圍 : 0~350 N.m
頭 部 規 格 : 可替換扳手頭,包括開口頭、梅花頭、棘輪投,適用於多個行業。

扭 力 精 度 : 精度符合ISO 6789:1992 、ASME B107.14、GGG-W-686優於±4%。
應 用 範 圍 :



扭力扳手的用法

( 1 )所選用的扭力扳手的開口尺寸必須與螺栓或螺母的尺寸相符合,扳手開口過大易滑脫並損傷螺件的六角,在進口汽車維修中,應注意扳手公英制的選擇;各類扳手的選用原則,一般優先選用套筒扳手,其次為梅花扳手,再次為開口扳手,最後選活動扳手。
( 2 )為防止扳手損壞和滑脫,應使拉力作用在開口較厚的一邊,這一點對受力較大的活動扳手尤其應該注意,以防開口出現 “ 八 ” 字形,損壞螺母和扳手。
( 3 )扭力扳手是按人手的力量來設計的,遇到較緊的螺紋件時,不能用錘擊打扳手;除套筒扳手外,其它扳手都不能套裝加力杆,以防損壞扳手或螺紋連接件
( 4 )扭力扳手使用時,當聽到“啪”的一聲時,此時是最合適的
注:
1.用途:扭力扳手為旋轉螺栓或螺帽的工具。
2.用法:扭力扳手扳轉時應該使用拉力,推轉扳手極易發生危險。
3.扭力扳可用於鬆緊螺栓,螺栓旋緊前應先將螺栓清潔並上潤滑油。
4.使用扭力扳手旋緊螺栓時應均勻使力,不得利用衝擊力。

預置式扭力扳手特點及用法
一、特點
   1、具有預設扭矩數值和聲響裝置。當緊固件的擰緊扭矩達到預設數值時,能自動發出訊號“卡嗒”(click)的一聲,同時伴有明顯的手感振動,提示完成工作。解除作用力後,扳手各相關零件能自動重定。
   2、可切換二種方向。撥轉棘輪轉向開關,扳手可逆時針加力。
   3、公、英制(N.m、lbf.ft)雙刻度線;手柄微分刻度線。讀數清晰、準確。
   4、合金鋼材料鍛制,堅固耐用,壽命長 。校準追溯至美國國家技術標準學會(NBS)。
   5、精確度符合 ISO 6789:1992. ASME B107.14 , GGG - W-686.± 4% 。
二、使用方法
   1、根據工件所需扭矩值要求,確定預設扭矩值。
   2、預設扭矩值時,將扳手手柄上的鎖定環下拉,同時轉動手柄,調節尺規主刻度線和微分刻度線數值至所需扭矩值。調節好後,鬆開鎖定環,手柄自動鎖定。
   3、在扳手方榫上裝上相應規格套筒,並套住緊固件,再在手柄上緩慢用力。施加外力時必須按標明的箭頭方向。當擰緊到發出信號“卡嗒”(click)的一聲(已達到預設扭矩值),停止加力。一次作業完畢。
   4、大規格扭矩扳手使用時,可外加接長套杆以便操作省力。
   5、如長期不用,調節尺規刻線退至扭矩最小數值處。



標準配備

選購配件


產品型號
Model

方榫

扭力範圍
Torque Range

長度
Length

重量
Weight

mm

dN.m

incr.

lbf.in

incr.

mm

Kg

TMI-6

9 x 12

0 - 60

1

0 - 50

1

280

0.56

TMI-12

9 x 12

0 - 120

2

0 - 100

2

280

0.56

TMI-24

9 x 12

0 - 240

4

0 - 300

4

280

0.56

TMI-35

9 x 12

0 - 35N.m

 0.5 N.m

0 - 600

5

280

0.56

產品型號
Model

方榫

扭力範圍
Torque Range

長度
Length

重量
Weight

mm

N.m

incr.

lbf.ft

incr.

mm

Kg

TMEI-70

9 x 12

0 - 70

1

0-600lbf.in

10 lbf.in

408

0.9

TMEI-140

14 x 18

0 - 140

2.5

0 - 175

2

610

1.35

TMEI-240

14 x 18

0 - 240

5

0 - 250

5

610

1.35

TMEI-350

14 x 18

0 - 350

10

0 - 350

5

610

1.35
