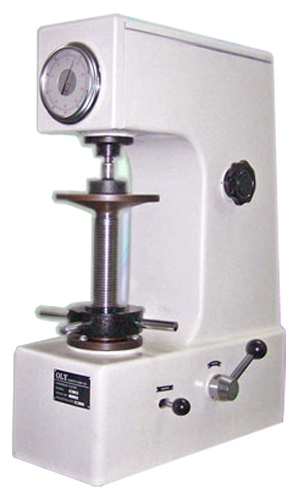

洛氏硬度計 HR-100 | 表面洛氏硬度計 HR-200

洛氏硬度計試驗操作簡單,測量迅速,可在指示表上直接讀取硬度值,工作效率高,成為最常用的硬度試驗方法之一。由於試驗力較小,壓痕也小,特別是表面洛氏硬度試驗的壓痕更小,對大多數工件的使用無影響,可直接測試成品工件,初試驗力的採用,使得試樣表面輕微的不平度對硬度值的影響較小,因此,此儀器非常適於在工廠使用,適於對成批加工的成品或半成品工件進行逐件檢測,該試驗方法對測量操作的要求不高,非專業人員容易掌握。

  • 基本洛氏硬度計非常具有準確性,可靠性及耐用性
  • 堅固的結構適合任何惡劣環境
  • 單位換算HRC,HRB,HRA,HRF
  • 精度符合EN-ISO6508 ASTM E-18
  • 機構的測試週期,不需用到電力
  • 撥桿可以輕易的選擇和重 配有大的試驗台,可以測試大的樣品








相關文件





洛氏硬度試驗分為2種,一種是普通洛氏硬度試驗,一種是表面洛氏硬度試驗。洛氏硬度試驗采用1200金剛石圓錐和1.587mm、3.175mm鋼球三種壓頭,采用60kg、100kg、150kg三種試驗力,它們共有九種組合,對應于洛氏硬度的九個標尺,即HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK。表面洛氏硬度試驗采用1200金剛石圓錐和1.587mm鋼球2種壓頭,采用15kg、30kg、45kg三種試驗力,它們共有六種組合,對應于表面洛氏的六個標尺,即HR15N、HR30N、HR45N、HR15N、HR30T、HR45T

洛氏硬度的分類及適用範圍:根據壓頭的材料及壓頭所加的負荷不同,洛氏硬度可分為:HRA、HRB、HRC。

  • HRA 適用於測量硬質合金、表面淬火層或滲碳層
  • HRB 適用於測量有色金屬和退火、正火鋼等
  • HRC 適用於調質鋼、淬火鋼等。

洛氏硬度計規格:

洛氏硬度標尺

硬度
符號

壓頭類型

初試驗力
F0(N)

主試驗力
F1(N)

總試驗力
F0+ F1(N)

適用範圍

A

HRA

120°金剛石圓錐

98.07

490.3

588.4

20~88HRA

B

HRB

1.5875mm鋼球

98.07

882.6

980.7

20~100HRB

C

HRC

120°金剛石圓錐

98.07

1373

1471

20~70HRC

D

HRD

120°金剛石圓錐

98.07

882.6

980.7

40~77HRD

E

HRE

3.175mm鋼球

98.07

882.6

980.7

70~100HRE

F

HRF

1.5875mm鋼球

98.07

490.3

588.4

60~100HRF

G

HRG

1.5875mm鋼球

98.07

1373

1471

30~94HRG

H

HRH

3.175mm鋼球

98.07

490.3

588.4

80~100HRH

K

HRK

3.175mm鋼球

98.07

1373

1471

40~100HRK


表面洛氏硬度計規格:


表面洛氏標尺

硬度
符號

壓頭類型

初試驗力F0(N)

主試驗力F1(N)

總試驗力
F0+ F1(N)

適用範圍

15N

HR15N

120°
金剛石圓錐

29.42

117.7

147.1

70~94HR15N

30N

HR30N

264.8

294.2

42~86HR30N

45N

HR45N

411.9

441.3

20~77HR45N

15T

HR15T

1.5875mm
鋼球

29.42

117.7

147.1

67~93HR15T

30T

HR30T

264.8

294.2

29~82HR30T

45T

HR45T

411.9

441.3

10~72HR45T





洛氏硬度試驗採用了3種壓頭,6種試驗力,根據金屬材料材質、硬度範圍及尺寸的不同,共有15個標尺可供選擇,可以測試從很軟到很硬幾乎全部常見的金屬材料,應用範圍十分廣闊。

洛氏硬度計在工業生產中得到了廣泛應用,成為檢驗產品質量,確定合理加工工藝的主要手段。可測試各種黑色和有色金屬,測試淬火鋼、回火鋼、退火鋼、表面硬化鋼、各種厚度的板材、硬質合金材料、粉末冶金材料、熱噴塗層的硬度。

表面洛氏硬度計用於測試薄板金屬、薄壁管材、表面硬化鋼和小零件的硬度。



標準配備
  • HR-100主機
  • 洛氏鑽石頂針
  • 洛氏鋼球頂針1/16"
  • 備用鋼球1/16"(5個)
  • 扁平試台Φ60mm
  • 硬度標準塊±60HRC
  • 硬度標準塊±40HRC
  • 硬度標準塊±85HRB
  • 電源線 * 1
  • 保險絲1A * 2
  • 水平調節螺釘 * 4
  • 升降螺桿保護套
  • 附件收藏箱
  • 安裝和使用手冊
選購配件
  • 硬度標準試塊
  • 洛氏鋼球頂針1/8"及備用鋼球
  • 洛氏鋼球頂針1/4"及備用鋼球
  • 洛氏鋼球頂針1/2"及備用鋼球
  • 大型扁平試台Φ150mm
  • V型試台Φ40mm
  • Φ10mm微型平頭試台
  • Φ10mm微型V型試台
  • 頂針彈性保護套






點我連結至產品規格頁面

型 號 HR-100 HR-200

初 試 驗 力

10Kg (98.07N)

3Kg (29.44N)

總 試 驗 力

60,100,150kg (588,980,1471N)

15,30,45kg (147 ,294 ,447N)

最 小 刻 度

0.5

0.5

試驗力施加

測力槓桿(初試驗力為手動)

保 持 時 間

4-60s

4-60s

測試最大高度

170mm( 6.7” )

170mm( 6.7” )

最小圓柱體試件

Φ3 mm

Φ3 mm

測試最大工作

深 135mm ( 5.3” )

深 135mm ( 5.3” )

電 源 電 壓

無

無

外 型 尺 寸

460 x 240 x 620 mm

460 x 240 x 620 mm

重 量

75kg

75kg














洛氏硬度計的原理

在規定條件下,將洛氏硬度計壓頭(金剛石圓錐、鋼球或硬質合金球)分2個步驟壓入試樣表面。卸除主試驗力后,在初試驗力下測量壓痕殘余深度h。以壓痕殘余深度h代表硬度的高低。洛氏硬度試驗原理如圖所示。
洛氏硬度計測試原理
    洛氏硬度試驗原理圖

1—在初始試驗力F0下的壓入深度;
   2—在總試驗力F0+F1下的壓入深度;
   3—去除主試驗力F1后的彈性回復深度;
   4—殘余壓入深度h;
   5—試樣表面;
   6—測量基準面;
   7—壓頭位置

  洛氏硬度值按下式計算:
   N-常數,對于A、C、D、N、T標尺,N=100;其他標尺,N=130;
   h-殘余壓痕深度,mm;
   S-常數,對于洛氏硬度,S=0.002mm,對于表面洛氏硬度,S=0.001mm。每一洛氏硬度單位對應的壓痕深度,洛氏硬度為0.002mm,表面洛氏硬度為0.001mm。壓痕越淺,硬度越高。
