扭力扳手 電子式 棘輪型 - CF系列 return 回上頁

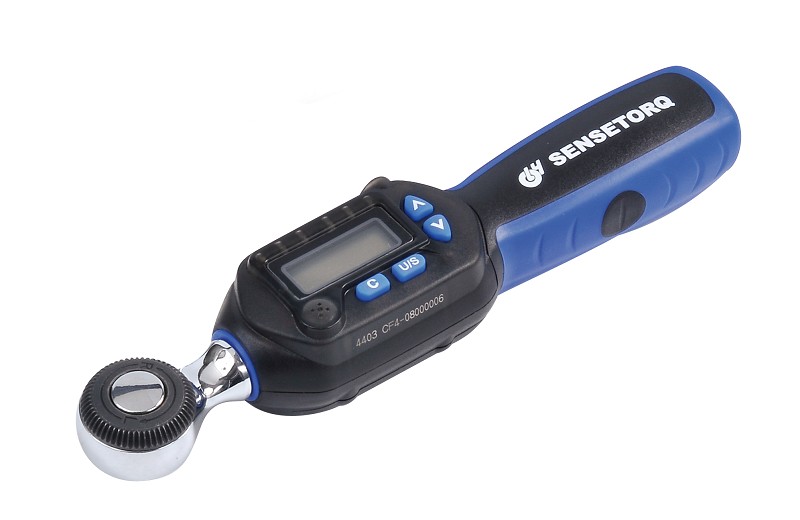

扭力扳手 電子式 棘輪型 - CF系列

● 短握把設計,適合較小個空間使用。

● 多功能簡易操作:扭力值設置、多種扭力單位選擇Nm、lb.in、lb.ft、kgf.cm。

● 操作模式(最大峰值P &追隨T模式可選);到達預設扭力,有燈號配合蜂鳴器警示。

● 精度: 標準型: ± 3% 滿負載的20% -100% 之內。


相關文件





扭 力 範 圍 : 1.5~340 N.m
頭 部 規 格 : 棘輪頭

扭 力 精 度 : 標準型: ± 3% 滿負載的20% -100% 之內。
應 用 範 圍 :



扭力扳手的用法

( 1 )所選用的扭力扳手的開口尺寸必須與螺栓或螺母的尺寸相符合,扳手開口過大易滑脫並損傷螺件的六角,在進口汽車維修中,應注意扳手公英制的選擇;各類扳手的選用原則,一般優先選用套筒扳手,其次為梅花扳手,再次為開口扳手,最後選活動扳手。
( 2 )為防止扳手損壞和滑脫,應使拉力作用在開口較厚的一邊,這一點對受力較大的活動扳手尤其應該注意,以防開口出現 “ 八 ” 字形,損壞螺母和扳手。
( 3 )扭力扳手是按人手的力量來設計的,遇到較緊的螺紋件時,不能用錘擊打扳手;除套筒扳手外,其它扳手都不能套裝加力杆,以防損壞扳手或螺紋連接件
( 4 )扭力扳手使用時,當聽到“啪”的一聲時,此時是最合適的
注:
1.用途:扭力扳手為旋轉螺栓或螺帽的工具。
2.用法:扭力扳手扳轉時應該使用拉力,推轉扳手極易發生危險。
3.扭力扳可用於鬆緊螺栓,螺栓旋緊前應先將螺栓清潔並上潤滑油。
4.使用扭力扳手旋緊螺栓時應均勻使力,不得利用衝擊力。

預置式扭力扳手特點及用法
一、特點
   1、具有預設扭矩數值和聲響裝置。當緊固件的擰緊扭矩達到預設數值時,能自動發出訊號“卡嗒”(click)的一聲,同時伴有明顯的手感振動,提示完成工作。解除作用力後,扳手各相關零件能自動重定。
   2、可切換二種方向。撥轉棘輪轉向開關,扳手可逆時針加力。
   3、公、英制(N.m、lbf.ft)雙刻度線;手柄微分刻度線。讀數清晰、準確。
   4、合金鋼材料鍛制,堅固耐用,壽命長 。校準追溯至美國國家技術標準學會(NBS)。
   5、精確度符合 ISO 6789:1992. ASME B107.14 , GGG - W-686.± 4% 。
二、使用方法
   1、根據工件所需扭矩值要求,確定預設扭矩值。
   2、預設扭矩值時,將扳手手柄上的鎖定環下拉,同時轉動手柄,調節尺規主刻度線和微分刻度線數值至所需扭矩值。調節好後,鬆開鎖定環,手柄自動鎖定。
   3、在扳手方榫上裝上相應規格套筒,並套住緊固件,再在手柄上緩慢用力。施加外力時必須按標明的箭頭方向。當擰緊到發出信號“卡嗒”(click)的一聲(已達到預設扭矩值),停止加力。一次作業完畢。
   4、大規格扭矩扳手使用時,可外加接長套杆以便操作省力。
   5、如長期不用,調節尺規刻線退至扭矩最小數值處。



標準配備

選購配件


產品型號
Model

方榫
Sq.

扭力範圍
Torque Range

長度
Length

重量
Weight

in

N.m

lbf.ft

lbf.in

kgf.cm

mm

Kg

2202 CF4

1/4

1.5~30

1.1~22

13~265

15~306

221

0.41

2203 CF4

3/8

1.5~30

1.1~22

13~265

15~306

221

0.41

4403 CF4

3/8

3.0~60

22.3~44

27~530

31~612

230

0.49

6203 CF4

3/8

8.5~85

6.3~62

75~750

87~867

271

0.54

10003 CF4

3/8

6.8~135

5~99

60~1198

69~1378

380

0.69

10004 CF4

1/2

6.8~135

5~99

60~1198

69~1378

380

0.71

15004 CF4

1/2

10~200

7.4~174

88~1770

102~2041

520

1.3

25004 CF4

1/2

17~340

12.5~250

150~3009

173~3469

640

1.5
